隨著“新工科”建設的不斷推進和國產集成電路自主可控戰略的深入實施，國內高等院校在微電子、電子工程、通信工程、測控工程、集成電路設計與集成系統及相關專業的實驗教學中，對“國產化、系統化、場景化”教學平臺的需求日益迫切。傳統實驗箱存在難以滿足新時代人才培養對“厚基礎、強實踐、能創新”的綜合要求。
中科億海微電子科技（蘇州）有限公司（以下簡稱“中科億海微”）創新推出海靈犀F(xiàn)PGA基礎研學實驗箱（EDU_H6_01_1V0）。該實驗箱是中科億海微自主研發設計的專為教育教學機構應用的教學用具，由箱體、FPGA開發板、LCD屏、溫濕度傳感器、交通燈模塊、USB下載線及相關實驗配件組成，提供Verilog語言的實驗例程，產品具有實用性高、案例豐富、國產化程度高等特點，滿足教學機構微電子、電子工程等相關專業基礎研學實驗需要。
圖 海靈犀F(xiàn)PGA基礎研學實驗箱
實驗箱概述
● 海靈犀F(xiàn)PGA基礎研學實驗箱由箱體、FPGA開發板、LCD屏、溫濕度傳感器、交通燈模塊、USB下載線、資料U盤及相關實驗配件組成；
● 基于中科億海微全國產全正向的FPGA芯片和配套的EDA軟件進行設計。FPGA芯片為EQ6HL9-TQG144，具有高性能低功耗特點，可編程邏輯單元數量為8.64K；
● FPGA板卡資源有：8位LED數碼管、USB轉UART/JTAG口、蜂鳴器、4.3寸LCD、兩路2.54mm間距的40PIN標準IO擴展口；
● 根據實際課程教學要求，提供Verilog語言的實驗例程；
● 實驗指導手冊非常注重實驗過程的深度講解，包括開發板簡介、實驗環境搭建、實驗簡介、實驗原理、程序設計、操作流程和實物現象等，并進行源碼解析，內容詳實且豐富，適用于電子工程、通信工程、測控工程、微電子等基礎教學使用。
圖 FPGA開發板套件

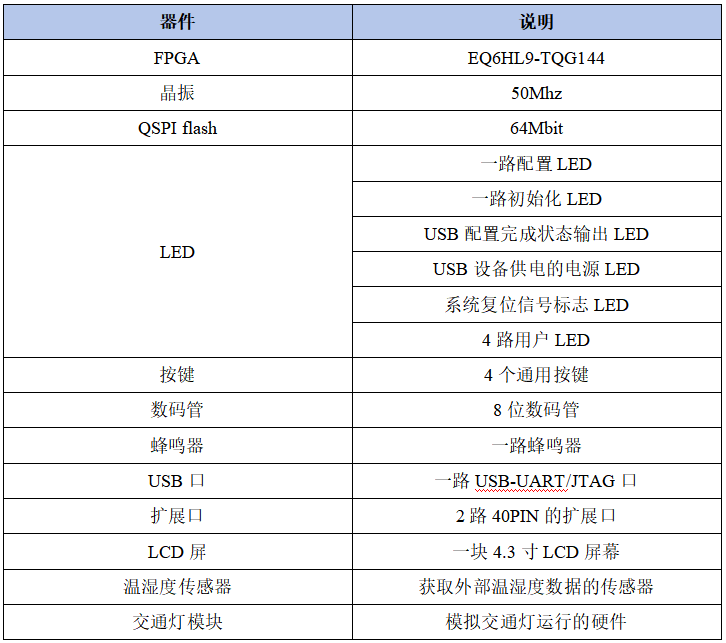

硬件參數表
教學資源
實驗箱內的資料U盤中配有與本實驗箱配套的相關材料，包括：
● 芯片數據手冊、開發板原理圖、EDA安裝工具；
● Verilog實驗例程、完整的實驗代碼；
● 適合教學的教學實驗指導手冊。
教學實驗主要包括：FPGA實驗環境搭建與eLinx開發基礎、組合邏輯與時序邏輯實驗、FPGA基礎外設實驗。

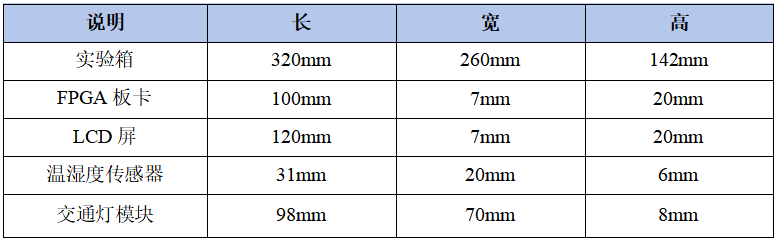

實驗箱及硬件機械尺寸

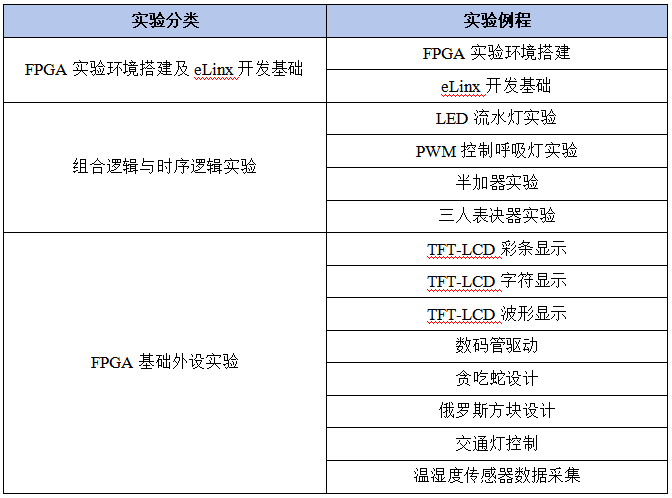

實驗例程表
關于中科億海微
中科億海微電子科技（蘇州）有限公司，成立于2017年1月，是“可編程芯片與智能微系統”技術領域的國家專精特新“小巨人”企業、國家高新技術企業、蘇州市姑蘇領軍企業和江蘇省潛在獨角獸企業。公司以“可編程邏輯IP核與EDA工具”為技術特色，以FPGA、自適應SoC、可重構計算系統等產品設計與服務為主營業務。
公司堅持全正向設計技術路線，自主研制具有高可靠性的嵌入式可編程電路IP核、可編程邏輯芯片、EDA軟件與可重構系統，提供具有高性能和自適應計算的行業解決方案和集成電路設計服務，滿足智能制造、現代通信、能源電力、軌道交通、汽車電子、廣電傳媒、地質勘探、金融科技、電子政務、醫療器械、測試測量等業務領域的應用需要。
