白皮書系列 | 新能源充電樁檢測實驗室整體解決方案經驗分享報告

　　一、我國新能源充電樁產業相關政策、發展現狀與趨勢

　　21世紀以來，隨著新能源汽車產業的快速崛起，作為核心配套設施的新能源充電樁，憑借其能源補給功能，成為支撐新能源汽車規?；茝V的關鍵基礎設施。

　　根據充電方式不同，充電樁可分為交流充電樁（慢充）、直流充電樁（快充），其中直流充電樁憑借充電效率高的優勢，在公共充電領域應用占比持續提升，且最大容量已逐步向大功率超充級突破。

　　從“十二五”到“十五五”，我國充電樁產業政策逐步從“補建設”向“優布局、提質量、強標準”轉變，政策體系不斷完善。

　　充電樁行業完整產業鏈涵蓋上上游、上游、中游、下游及后市場五大環節，各環節分工明確、協同發展，具體分布如下：

　　1、上上游：原材料及核心零部件上游供應商，包括芯片（如MCU、功率芯片）、電子元器件（電容、電阻、繼電器）、金屬材料（銅、鋁、鋼材）、電纜線材等原材料生產企業，以及IGBT模塊、整流橋等核心部件上游材料供應商。

　　2、上游：充電樁核心零部件生產企業，主要包括：

　　①功率模塊：IGBT模塊、SiC模塊（適用于大功率充電樁）、整流模塊等；

　　②控制單元：主控板、充電模塊、計量模塊、通信模塊（4G/5G、WiFi、藍牙）；

　　③結構部件：充電樁殼體、充電槍、電纜、顯示屏、散熱系統（風扇、液冷裝置）。

　　3、中游：充電樁制造及集成企業，負責將上游零部件組裝成充電樁整機，根據應用場景分為：

　　①交流充電樁：主要用于居民小區、停車場等慢充場景，功率通常為3.5kW-22kW；

　　②直流充電樁：主要用于公共充電場站、高速公路服務區等快充場景，功率覆蓋60kW-1000kW（大功率超充），其中150kW-480kW為當前主流，大功率超充級大功率充電樁逐步在重卡、換電站等領域應用。

　　4、下游：充電樁運營及應用場景，包括：

　　①運營企業：公共充電運營商（如特來電、星星充電、國家電網）、車企自營充電網絡（如特斯拉超級充電站、比亞迪刀片充電網絡）；

　　②應用場景：公共充電場站、居民小區、商業綜合體、高速公路服務區、物流園區、重卡專用充電站等。

　　5、后市場（后后市場）：充電樁運維、檢測及回收服務，包括充電樁日常維護（故障維修、軟件升級）、第三方檢測服務（型式試驗、一致性檢測）、廢舊充電樁拆解回收（金屬、電子元器件回收利用）。

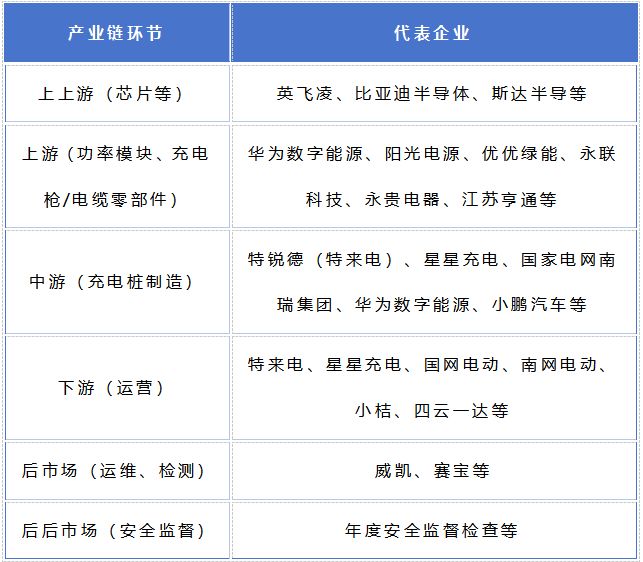

部分相關企業名錄-表

　　根據中國充電聯盟發布的《2023年中國充電基礎設施發展報告》及工信部公開數據，近幾年我國充電樁產業保持高速增長態勢，未來我國充電樁產業將呈現以下發展趨勢：

　　大功率化成為主流：隨著新能源重卡、大型SUV等車型普及，2025年大功率超充級大功率充電樁市場占比將突破10%，充電效率進一步提升至“充電10分鐘，續航400公里”；

　　智能化與網聯化融合：充電樁將逐步接入智慧能源平臺，實現與電網、新能源汽車的協同調度，2025年智能有序充電樁覆蓋率將超60%；

　　標準國際化加速：我國將積極參與IEC、ISO等國際標準制定，推動國標與歐標、美標關鍵參數統一，降低出口企業合規成本；

　　檢測能力同步升級：為支撐產業發展，具備大功率超充級充電樁型式試驗、CCC強檢全項目檢測能力的實驗室將逐步增多，檢測技術向“高功率、多標準、智能化”方向發展。

　　作為支撐產業高質量發展的重要載體，新能源充電樁研發檢測實驗室的籌建至關重要！SLD結合過往項目實施經驗，總結充電樁研發檢測實驗室設計、施工、設備配置、人員配備及資質申請等方面的要點及注意事項，助力您提高實驗室籌建效率。

　　二、新能源充電樁檢測實驗室規劃設計要點

　　場地選址：充電樁檢測實驗室（尤其是大功率超充級大功率檢測場景）對場地的電力容量、結構承重、環境安全性要求較高。

　　優先選擇產業集聚區域（如新能源汽車產業園、充電樁制造基地）或交通便利的近郊區域，便于企業送檢；同時需遠離人員密集區（如居民區、學校），避免檢測過程中噪音、電磁輻射對周邊環境影響等。

　　遠離強電磁場干擾源（如高壓變電站、雷達站），避免影響電磁兼容（EMC）檢測精度；同時避免選擇地勢低洼區域，防止雨水倒灌影響設備安全。

　　規劃設計：大功率超充級充電樁檢測實驗室需覆蓋“型式試驗+CCC強檢”全項目檢測，核心功能區域包括大功率充電性能檢測區、電磁兼容（EMC）檢測區、環境可靠性檢測區、安全性能檢測區、物理性能檢測區；規劃設計需遵循“合規性、安全性、功能性、擴展性”四大原則，具體的設計要求可下載白皮書完整版閱讀。

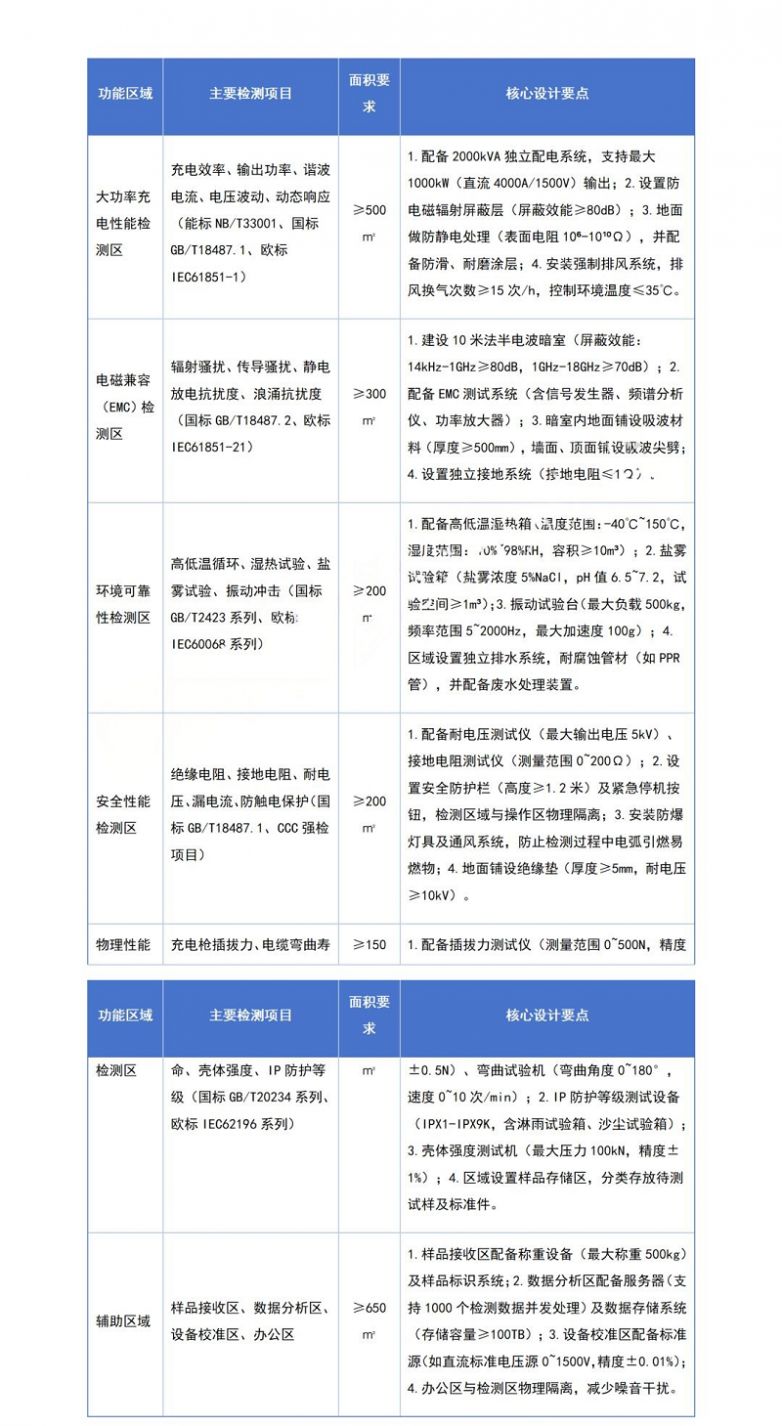

核心功能區域劃分-表

　　三、新能源充電樁檢測實驗室裝修相關事項

　　充電樁檢測實驗室（尤其是大功率超充級大功率檢測區、EMC暗室）對裝修材料、施工精度要求極高，施工過程需嚴格遵循相關標準（如GB50174-2017《數據中心設計規范》、GB/T32146-2015《檢驗檢測實驗室設計與建設技術要求》）。

　　1、關鍵施工要點（部分）

　　EMC暗室施工：

　　屏蔽鋼板安裝前需進行除銹處理（除銹等級Sa2.5級），焊接采用氬弧焊，焊縫高度≥3mm；

　　暗室門采用“雙道屏蔽密封條+氣動壓緊裝置”，確保關閉后屏蔽效能達標；

　　暗室內所有線纜（如電源、信號線纜）需通過屏蔽波導窗接入，波導窗屏蔽效能與暗室一致。

　　大功率檢測區地面施工：

　　地面基層需采用C30混凝土澆筑，平整度誤差≤3mm/2m，養護時間≥28天；

　　環氧樹脂地坪施工前需涂刷界面劑，防止起殼；施工后養護時間≥7天，期間禁止人員、設備進入。

　　配電系統施工、通風系統施工、竣工驗收等等（具體要求見完整版白皮書）。

　　2、儀器設備：

　　大功率超充充電樁檢測實驗室需覆蓋“國標+歐標”“型式試驗+CCC強檢”全項目檢測，儀器設備需滿足高功率、高精度、多標準兼容要求。具體設備配置此處不贅述。

　　3、人員配備：

　　充電樁檢測實驗室（尤其是大功率超充級大功率檢測場景）對人員專業能力要求較高，需建立“技術管理+檢測操作+質量控制”的完整人員體系，同時滿足CMA/CNAS、CCC強檢對人員的資質要求。

　　SLD技術中心對組織架構與關鍵人員配置進行了匯總，可供您所在實驗室參考；關鍵崗位能力要求及人員培訓與考核可下載本文完整版閱讀。

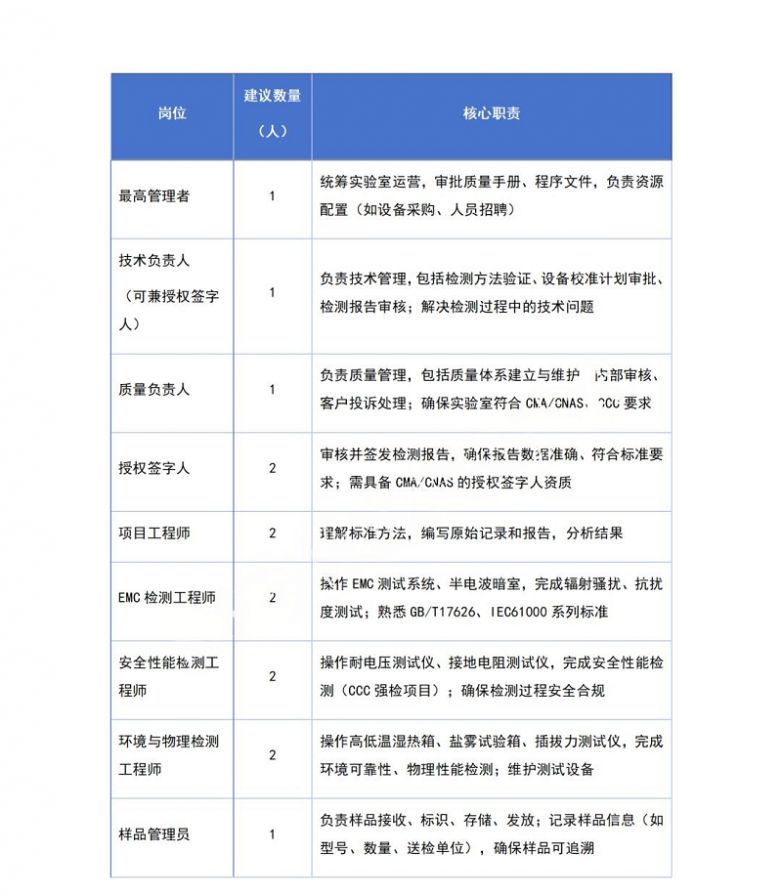

組織架構與關鍵人員配置-表

　　四、新能源充電樁檢測實驗室常規測試項目

　　SLD技術中心基于國標（GB/T系列）、歐標（IEC系列）及CCC強檢要求，梳理大功率超充級充電樁檢測實驗室常規測試項目，涵蓋充電樁領域相關能力標準所對應的『原材料及部件檢測』『充電樁整機檢測』兩大類，為實驗室檢測能力建設提供參考。

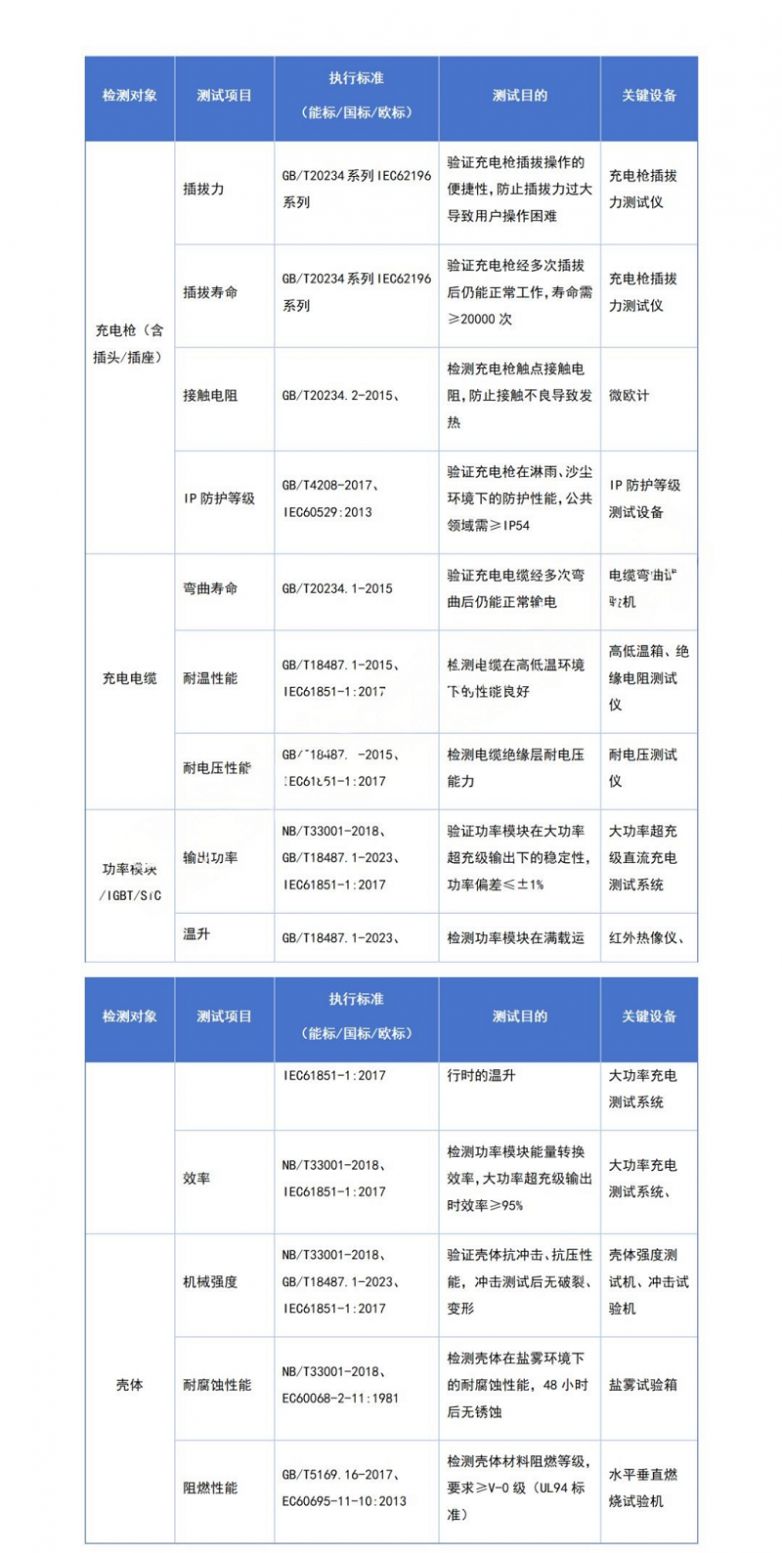

原材料及部件檢測項目-表

　　此外，充電樁整機檢測項目和測試項目差異說明（國標vs歐標）相關詳情就暫不贅述了。

　　五、新能源充電樁研發檢測實驗室可申請資質及要點

　　依據SLD在實驗室資質申請領域的項目經驗，新能源充電樁研發檢測實驗室（尤其是大功率超充級、多標準兼容型）可申請的核心資質包括CNAS實驗室認可、CMA資質認定。本章節從資質差異對比、申請要點、流程及獲證優勢四個維度，提供資質申請全流程指導。

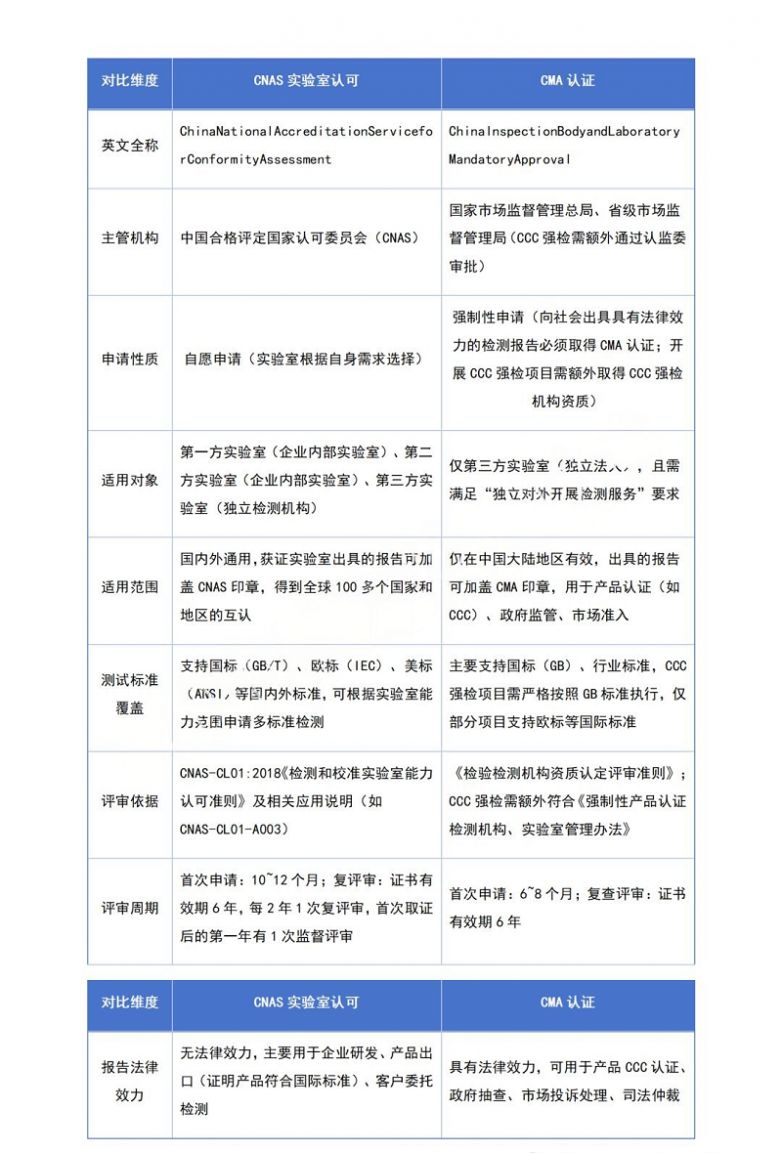

　　1、CNAS認可與CMA認證差異對比

　　2、CMA/CNAS申請要點

　　新能源充電樁檢測實驗室申請CMA/CNAS資質，需重點關注“能力范圍界定、人員資質、設備要求、質量體系”四大核心要素，尤其是大功率超充級大功率檢測、多標準兼容檢測能力的認可。

　　3、CMA/CNAS申請流程

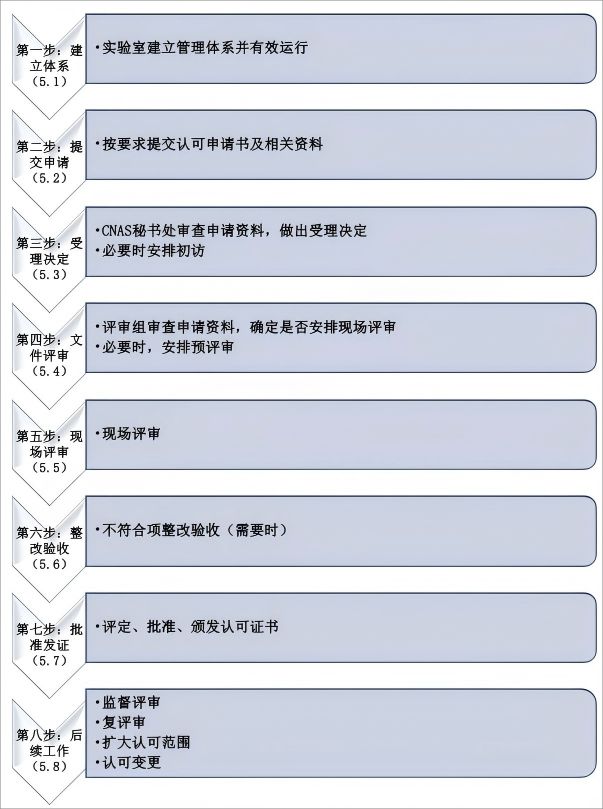

 申請流程詳解-以CNAS為例

　　4、獲證后優勢

　　（1）部分省市對于獲得CNAS資質的機構有幾萬甚至百萬以上的補貼扶持；

　　（2）獲得CNAS/CMA資質表明機構具備開展相關檢測的技術能力及良好的管理水平，有助于機構增強市場競爭能力，贏得政府部門、社會各界的信任；

　　（3）在國內，只有獲得CMA資質后，才可以開展第三方檢測業務，對外出具有公信力、法律效力的檢測報告；

　　（4）獲得CNAS資質后，獲得簽署互認協議方國家和地區認可機構的承認，開展新能源充電樁出口檢測業務。

　　六、SLD標桿合作案例展示

　　近年來，SLD與寧德時代、中國南方電網、中國石化、億緯鋰能、德方納米等多家新能源產業上下游知名企事業單位達成了實驗室整體解決方案項目合作。

　　未來，SLD將繼續發揮專業所長，打造更多新能源產業標桿實驗室案例，為實現我國新型工業化貢獻一份力量！
