介紹

將遠端的存儲通過iscsi協議為容器提供塊存儲，是一種通用的容器存儲解決方案，下面將通過kubernetes中的in-tree方式來演示該例子，并分析其中的細節。

iSCSI協議是C/S架構，client是iSCSI initiator,server端為iSCSI target。iSCSI協議的主要功能是利用TCP/IP網絡，在主機系統（可稱為initiator）和目標存儲設備（稱為target）之間進行大量的數據封裝和可靠傳輸過程。主要分成兩個組成部分，分別為iSCSI服務器端和iSCSI客戶端

iSCSI服務器端 (iSCSI Target)

iSCSI服務器端為iSCSI target，這是I/O操作的執行者。主要是為了導出一個或多個塊設備供啟動者（initiator）使用，可以通過硬件和軟件的方式來實現。在Linux中可以使用scsi-target-utils軟件包來模擬實現。在使用iSCSI時，會在 iSCSI 儲存設備上去建立 LUN（Logical Unit Number）來提供給具備 iSCSI Initiator 功能的主機來存取 數據的。LUN 好比是個“邏輯單位磁碟”，物理上通常是由數個實體磁碟（ RAID 或 LVM 技術的技術實現）所組成。LUN ID由iSCSI目標設備（Target）分配。iSCSI 啟動端（Initiator）設備當前支持在每個目標設備（Target）中導出最多256個LUN。即最大支持16個target。

iSCSI target設備名稱采用如下格式來命名：iqn..[:]，需要事先進行配置，保證唯一性。

iSCSI客戶端 (iSCSI Initiator)

iSCSI客戶端為iSCSI initiator，這是I/O操作的發起者。是I/O操作的發起者，需要通過發現過程請求遠端快設備。在Linux系統中可以通過軟件來模擬，需要安裝iSCSI設備驅動。如iscsi-initiator-utils。

實驗

可以通過iSCSI將遠程的磁盤分區映射到本地之后就可以像使用本地磁盤一樣，將該遠程盤進行格式化以及掛載操作，給容器使用。

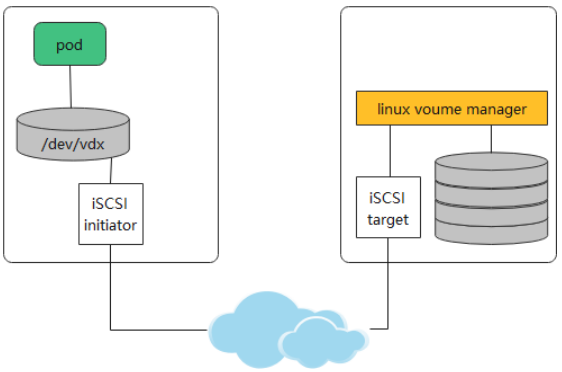

我們通過 scsi-target-utils來實現iSCSI target，將主機上的/dev/sdb磁盤分區作為L(zhǎng)un，如下圖所示

[root@iscsi-server yum.repos.d]# tgtadm -L iscsi -o show -m target

Target 1: iqn.2021-11.com.huayun.san:123456

System information:

Driver: iscsi

State: ready

I_T nexus information:

LUN information:

LUN: 0

Type: controller

SCSI ID: IET     00010000

SCSI SN: beaf10

Size: 0 MB, Block size: 1

Online: Yes

Removable media: No

Prevent removal: No

Readonly: No

SWP: No

Thin-provisioning: No

Backing store type: null

Backing store path: None

Backing store flags:

LUN: 1

Type: disk

SCSI ID: IET     00010001

SCSI SN: beaf11

Size: 10737 MB, Block size: 512

Online: Yes

Removable media: No

Prevent removal: No

Readonly: No

SWP: No

Thin-provisioning: No

Backing store type: rdwr

Backing store path: /dev/vdb

Backing store flags:

Account information:

ACL information:

之后在kubernetes的node節點上需要事先安裝iscsi-initiator-utils，并且設置對應的initiatorname，如果開啟了acl認證，需要將node節點的initiatorname添加到acl里面。

之后創建一個pod，其中指定一個存在的iscsi lun對接信息如下

apiVersion: v1

kind: Pod

metadata:

name: iscsipd

spec:

containers:

- name: iscsipd-rw

image: kubernetes/pause

volumeMounts:

- mountPath: "/mnt/iscsipd"

name: iscsipd-rw

volumes:

- name: iscsipd-rw

iscsi:

targetPortal: 10.0.2.15:3260

portals: ['10.0.2.16:3260', '10.0.2.17:3260']

iqn: iqn.2001-04.com.example:storage.kube.sys1.xyz

lun: 0

fsType: ext4

readOnly: true

之后可以看到遠程的卷被成功的掛載到node上，被容器所使用

Volume.iscsi說明

pod的spec中可以在volumes.iscsi中指定對接信息包括如下

源碼分析

掛載階段

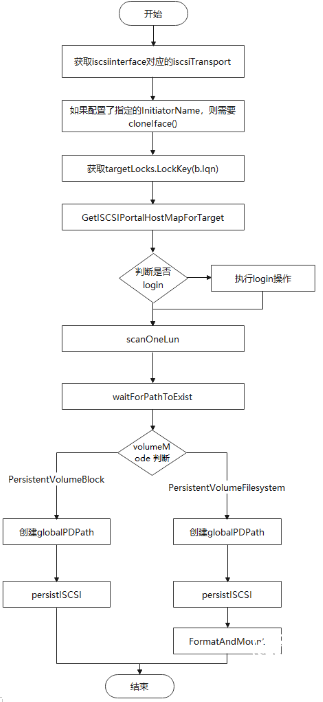

pod調度到某個node上，之后由kubelet中的volumemanager完成對于volume attach&mount操作，核心代碼位于kubernetes/pkg/volume/iscsi目錄下，在volume掛載的過程中，會首先調用WaitForAttach()完成掛載流程，SetUpDevice()掛載到某個容器所對應的目錄。iscsiAttacher.WaitForAttach()流程如圖所示：

Step1: 通過iscsiadm -m iface -l b. InitIface -o show獲取對應的iscsiTransport，如果不額外指定的話b. InitIface為default，iscsiTransport為tcp.

Step2: 如果pod的定義中指定iscsi.initiatorName ，則需要cloneIface(), 指定iscsi.initiatorName需要與node的不一致，這樣當開啟ACL initiatorName控制的時候，pod可以運行在不同的節點上。

Step3: 基于iqn號獲取lock，主要解決的場景為相同target下不同volume同時掛載或者login與logout操作并發進行,這個鎖引入的目的主要是為了后面volume在Detach的時候，需要根據isSessionBusy來判斷是否需要logout，斷開node與target的所有鏈接。

Step4： GetISCSIPortalHostMapForTarget主要根據target iqn獲取到login到該target上的scsi hosts number， 返回的結構為

{

"192.168.30.7:3260": 2,

"192.168.30.8:3260": 3,

}

通過這個map的引入后面用于判斷是否需要login，還是直接通過scanOneLun（）來發現接入的Lun，避免沒有必要的login操作。scanOneLun之后會發現掛載到node上的device。

Step5: 根據volomeMode的類型是直接的PersistentVolumeBlock還是PersistentVolumeFileSystem模式，二者的區別在于是否需要對device進行格式化，創建文件系統，之后創建globalPDPath目錄，目錄位置采用如下格式

/var/lib/kubelet/plugins/kubernetes.io/iscsi/ /{ifaceName}/{portal-some_iqn-lun-lun_id}，之后持久化的iscsi disk元數據到globalPDPath目錄下iscsi.json，元數據主要用于DetachVolume的時候會涉及到，內容如下所示：

{

"VolName":"iscsipd-rw",

"Portals":[

"178.104.162.58:3260",

],

"Iqn":"iqn.2021-11.com.huayun.san:123456",

"Lun":"1",

"InitIface":"default",

"Iface":"default",

"InitiatorName":"",

"MetricsProvider":null

}

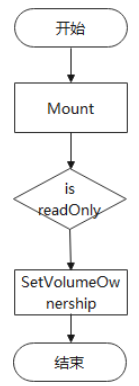

在WaitForAttach 階段完成了device遠端掛載、格式化以及掛載到globalPDPath目錄下，SetUpDevice流程較為簡單主要是將globalPDPath mount –bind到容器對應的目錄，之后對目錄進行SetVolumeOwnership()操作。

卸載階段

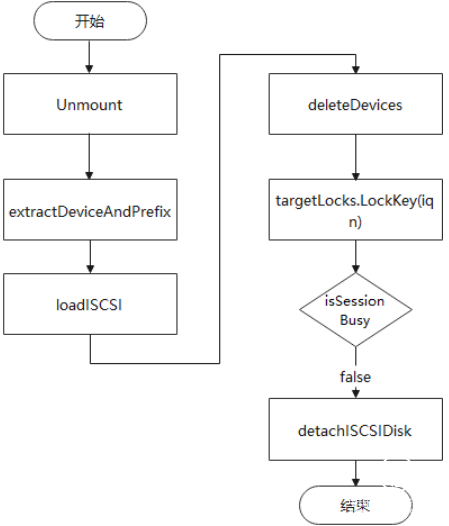

pod銷毀的時候，會由kubelet完成volume的umount&detach操作，核心代碼位于kubernetes/pkg/volume/iscsi目錄下，主要完成umount node上的掛載信息，之后根據globalPDPath目錄下iscsi.json元數據信息來完成TearDownDevice斷開device，之后清理掉globalPDPath。

Step1: 根據mntPath掛載點信息獲得device盤符,之后Unmount()掉掛載點信息

Step2:loadISCSI中根據mntPath獲得該iscsi掛載信息的元數據信息，其中包括iqn iface volName initiatorName等信息

Step3: deleteDevices()中通過對device進行echo 1> delete操作，刪除掉盤符

Step4： 基于iqn獲取targetLocks.LockKey，之后判斷該target在node上是否存在其他的盤掛載，如果沒有存在，則進行iscsi logout操作，斷開node與target之后的連接

總結

In-tree下的iscsi方式為容器提供iscsi的存儲類似于靜態供應，需要事先系統管理員創建好后端的iscsi存儲，之后容器提供指定對應的配置來使用。對于已經存在支持iscsi協議掛載的后端存儲，并且不具備動態功能csi插件的場景下具有一定的使用場景。
