10 kHz 高速 PIV–PLIF 同步耦合測量揭示湍流火焰流動–化學反應瞬態耦合機制：實驗系統構建、標定流程與數據解析

　　實驗采用千眼狼高速粒子圖像測速（PIV）與平面激光誘導熒光（PLIF）同步耦合測量，在同一時刻、同一測量平面實現火焰流動結構與化學反應區的同步成像。通過將 PIV 速度場與 PLIF 熒光場進行空間配準與同幀疊加，可用于分析湍流剪切、渦結構演化與火焰動態響應之間的瞬態耦合關系。

　　1. 研究背景：為什么需要高速同步 PIV–PLIF？

　　1.1 燃燒機理研究的核心科學問題

　　在新能源動力與燃燒基礎研究中，火焰穩定性、燃燒效率及污染物生成與流動結構和化學反應之間的耦合過程密切相關。受湍流結構、剪切層不穩定性及回流卷吸等因素影響，火焰面拓?fù)浼胺磻?yīng)區形態通常呈現顯著的時空非穩態特征，因此需要能夠同步表征流動與反應的信息獲取手段。

　　1.2 傳統單一物理量手段診斷的局限

　　●粒子圖像測速（PIV）技術可獲得高分辨率速度場，但無法直接反映化學反應區位置、強度、自由基分布。

　　●平面激光誘導熒光（PLIF）技術可定量表征關鍵中間產物或示蹤物空間分布，但缺乏對流動動力學信息的獲取。

　　●PIV與PLIF技術非同步測量或分步驟實驗，又難以揭示火焰中流動結構與化學反應區演化之間的內在耦合關系。

　　某國家實驗室聯合中科君達視界搭建一套以高速攝像機為核心采集端的PIV-PLIF同步耦合診斷系統，實現火焰流動結構與化學反應區在同一時刻、同一平面上的同步成像，定量揭示湍流剪切、渦結構演化與火焰動態響應之間的瞬態耦合關系。

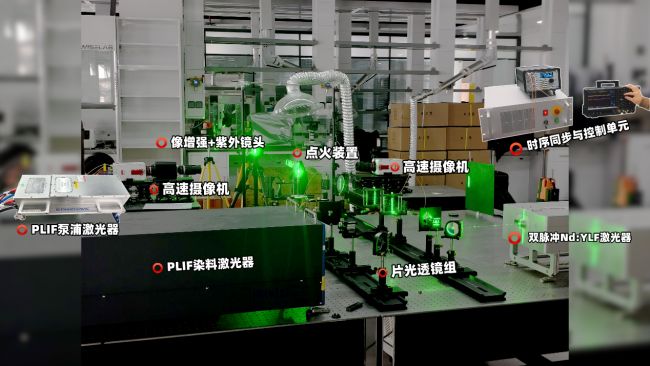

　　2. 實驗系統：10 kHz 高速 PIV–PLIF 同步耦合診斷平臺構成

　　本次實驗系統由光源模塊、高速成像模塊、同步控制模塊、數據處理模塊與燃燒實驗平臺構成，核心目標是實現：速度場（PIV）和OH熒光場（PLIF）在同一測量平面、同一時刻、同一坐標系下的同步采集與疊加分析。

　　2.1 粒子圖像測速（PIV）系統（用于火焰流場測量）

　　●高速攝像機：千眼狼高速攝像機 S1310M

　　●雙脈沖激光：527 nm Nd:YLF（適配高速雙脈沖 PIV）

　　●濾光：527 nm 窄帶濾光片（抑制背景火焰輻射）

　　●示蹤粒子：約 1 μm 三氧化二鋁顆粒（高耐溫，適合燃燒環境）

　　2.2 平面激光誘導熒光（PLIF）系統（用于反應區測量）

　　●高速攝像機：千眼狼 S1310 + 像增強器（ICCD/高增益門控）

　　●激發光源：泵浦激光 + 可調諧染料激光

　　●光學配置：紫外鏡頭（308 nm 高透）

　　●濾光：OH 信號帶通濾光片（顯著抑制散射光與背景輻射）

　　2.3 同步控制與觸發系統（用于ns 級時序協調）

　　采用數字延時脈沖發生器，實現多通道納秒級延時控制與同步觸發，用于：

　　●兩臺高速攝像機

　　●PIV 雙脈沖激光器

　　●PLIF 泵浦與染料激光器

　　●像增強器門控窗口

　　以高速攝像機幀觸發作為主時基，通過精確延時設定確保：

　　●PIV 雙脈沖間隔匹配粒子位移需求

　　●PLIF 門控窗口覆蓋熒光信號出現時間窗從而實現 PIV/PLIF 真正“同幀同步”。

　　3. 實驗過程：從空間耦合標定到能量修正的可復現步驟

　　PIV-PLIF耦合實驗過程由五大步驟構成：光路搭建與PIV-PLIF空間耦合標定、時序同步設置、PLIF激光能量脈動修正、PLIF片光能量分布修正、圖像采集與耦合分析。

　　3.1 光路搭建與調試與PIV-PLIF耦合標定

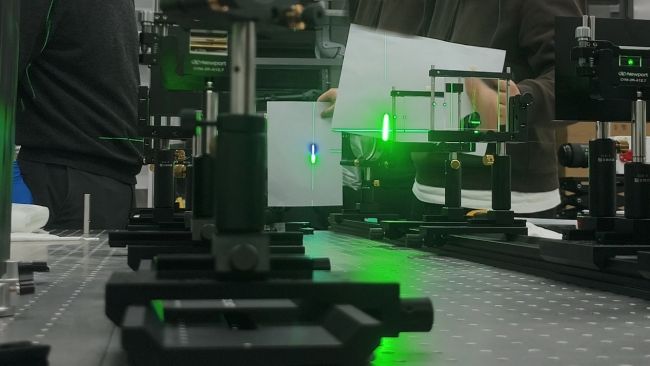

　　將PIV激光與PLIF激發激光通過擴束及柱面透鏡組形成空間均勻的準直片光，并將兩束片光合束實現同一物理共面。在光路與成像穩定后，通過PIV-PLIF系統共視標定板，分別采集標定圖像，依據標定結果完成鏡頭畸變校正、坐標映射，將PIV速度場與PLIF熒光場統一到同一物理坐標框架中，配準過程針對視場傾角、光片非共面等偏差進行迭代校核，使兩套系統滿足同步耦合測量要求的空間對準精度。

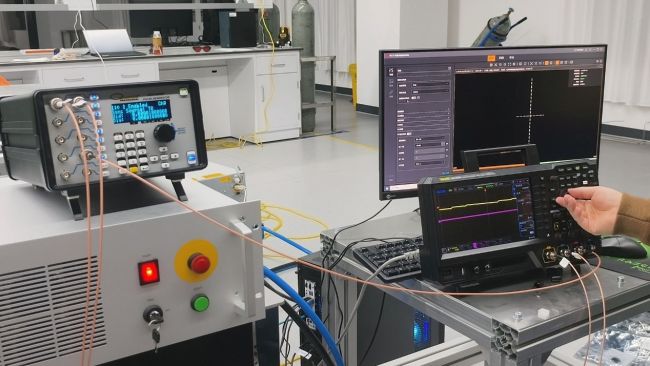

　　3.2 時序同步設置

　　通過數字延時發生器統一管理2臺高速攝像機、像增強器、PIV雙脈沖激光器、PLIF泵浦激光器、染料激光器的觸發鏈路，以高速攝像機的幀觸發為主時基，結合激光發射延時與像增強器門控窗口設定，確保PIV采集端在雙脈沖條件下獲得穩定的粒子位移信息，同時PLIF采集端能在熒光信號出現的時間窗內完成采集。

　　3.3 PLIF激光能量脈動修正

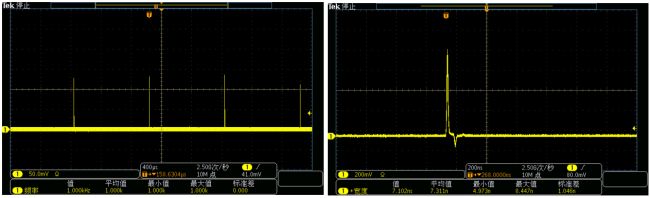

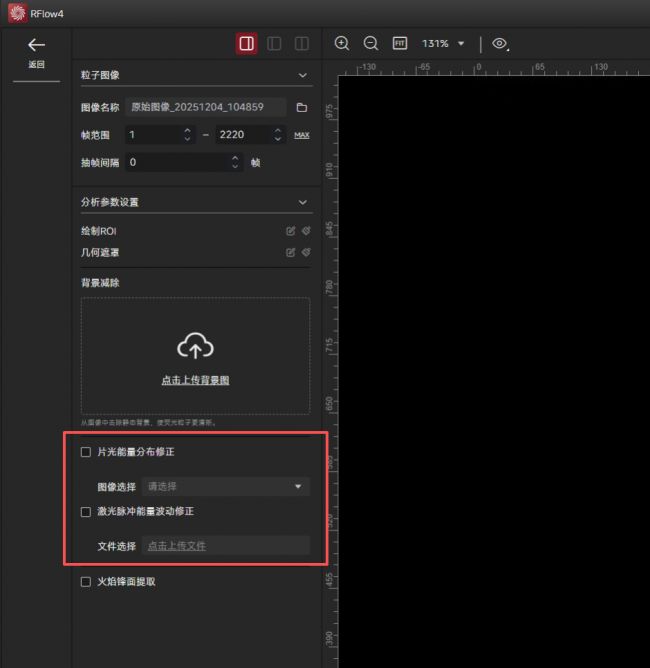

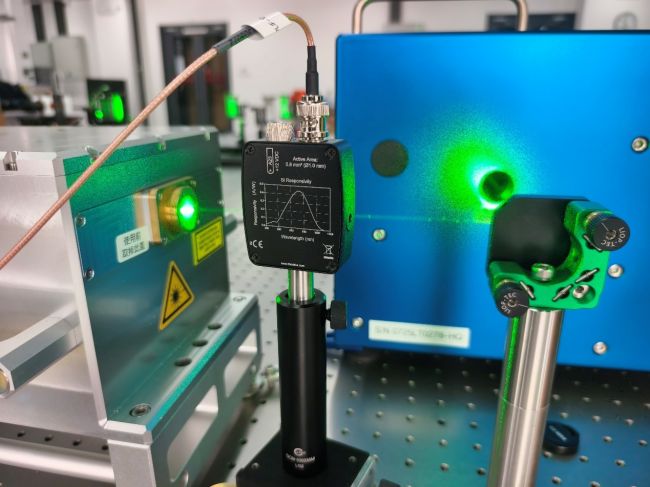

　　為消除泵浦激光器脈沖能量漲落對熒光圖像灰度值起伏影響，造成虛假的化學反應強弱變化，工程師們引入光電二極管對每個激光脈沖能量進行同步采樣，并通過示波器記錄脈沖峰值，建立激光能量隨時間變化的基準序列，與PLIF子系統中的千眼狼高速攝像機S1310M采集的幀編號對齊，后續利用千眼狼RFlow4流場測量軟件進行灰度強度校正，確保熒光強度的時域穩定性。

　　3.4 PLIF片光能量分布修正

　　由于激光片光在約40 mm橫截面上的光強分布并非均勻，呈中心區域能量密度高于邊緣的高斯分布，故導致熒光圖像在空間分布上出現“中心亮、邊緣暗”的灰度梯度，誤判為反應區的強弱差異，故本實驗使用丙酮在密閉容器揮發后產生的均勻丙酮濃度場作為片光能量修正基礎，將容器放置在片光光路中，使用PLIF圖像采集模塊采集圖像，用于后期標定減除，使熒光強度在空間上的變化更接近火焰反應區真實分布，確保PLIF熒光圖像中不同空間的OH濃度具有可比性。

　　3.5圖像采集與耦合分析

　　按照10 kHz設定系統采樣頻率，連續獲取PIV粒子圖像序列與PLIF熒光圖像序列，保證兩套數據在時間戳與幀編號對齊。采集完成后對兩路序列圖像進行平場校正等預處理，并基于既定的空間映射關系將PIV與PLIF數據同幀疊加，實現火焰流動結構與反應區分布的同步可視化與耦合對照。

　　4. 數據解析：PIV 與 PLIF 耦合前后的信息

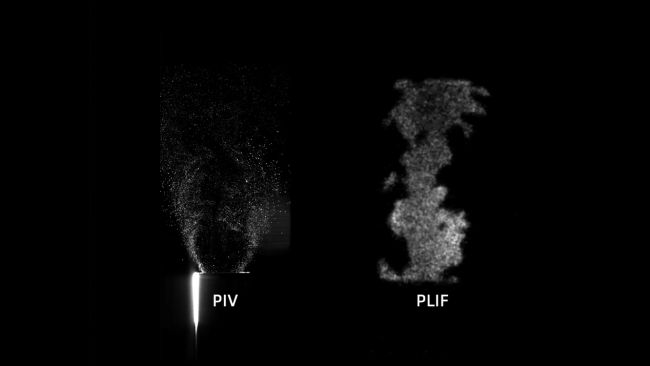

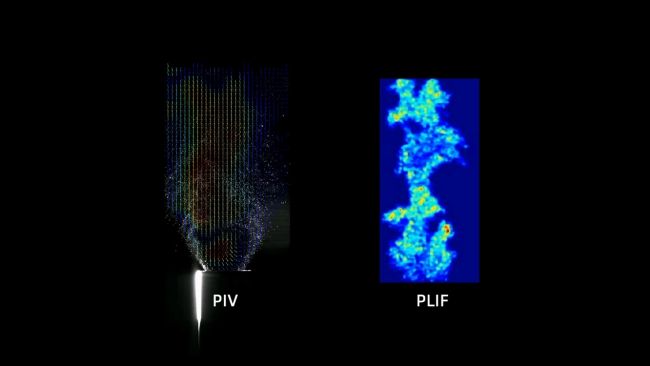

　　4.1 耦合前

　　●PIV序列圖像可清晰觀測到火焰流動結構的整體形態與演化特征。速度場中可辨識出典型卷吸與回流結構，反映出火焰與流動相互作用下的湍流特征，為解釋火焰響應提供“動力學輸入”。

　　●PLIF序列圖像則可觀察到反應區或火焰鋒面的空間拓?fù)浼皶r(shí)序波動表現，熒光強度分布呈現出沿火焰面方向的連續反應層結構，為理解化學反應與熱釋放位置提供“反應學輸出”。

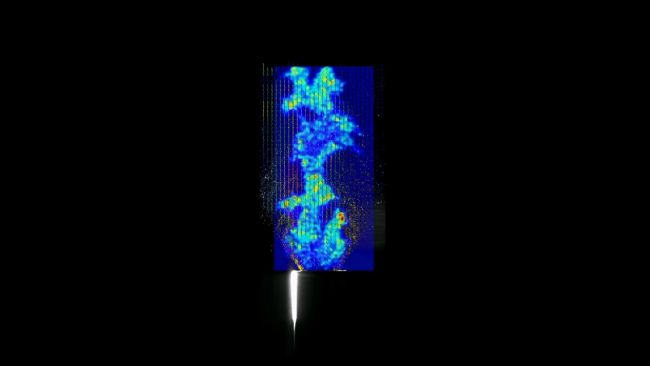

　　4.2 耦合后

　　將同幀PIV速度場與PLIF熒光場進行疊加后，可直接觀察到火焰鋒面的拓?fù)渥兓c局部流動結構之間的同步對應關系，當速度場中出現較強的瞬態渦結構時，熒光圖像中的火焰鋒面同步表現出更明顯的褶皺加深與彎折。從耦合視圖中不僅能夠提取漩渦運動軌跡，并判斷其是否作用于反應區鄰域，從而支持研究人員構建“流動擾動強度—火焰面形態變化—反應區響應”的關聯模型。這種同步耦合分析顯著提升對湍流火焰局部響應機制的解析能力，可進一步用于驗證燃燒模型與湍流-化學閉合假設。

　　5. 實驗結論與應用價值：面向能源動力與工程燃燒研究

　　I. 實驗成功搭建了高速PIV-PLIF同步耦合系統，實現了火焰流場與反應區的同步耦合測量。

　　II. 實驗通過空間配準、時序同步、激光能量脈動修正與片光能量分布修正，保證了耦合數據的可比性與定量可靠性。

　　III. 實驗基于千眼狼PIV-PLIF同步診斷技術，揭示了湍流剪切與渦結構演化對火焰鋒面褶皺、彎折及反應區動態響應的瞬態耦合規律，為研究火焰?zhèn)鞑?、物質輸運、點火穩焰與低排放燃燒機制提供了強有力的實驗診斷支撐。
