挑戰低功耗極限！杭州研極微發布「研極芯Gen2」以業界1/10功耗樹立續航新標桿

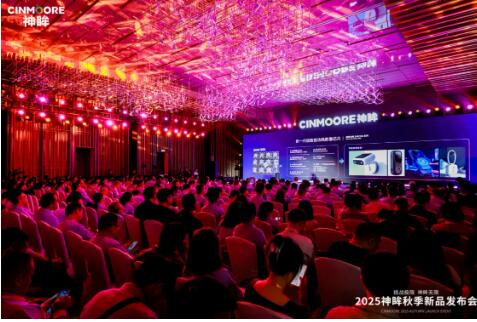

　　2025年10月29日重陽節，杭州研極微電子科技有限公司（品牌名：神眸）在深圳南山盛大舉辦“挑戰極限 神眸無限”2025神眸秋季新品發布會。逾600位海內外合作伙伴共同見證了一場關乎AIoT未來和AI智能攝像機的技術革新。發布會現場，神眸不僅攜CPSE安博會“十大品牌獎”與“金鼎獎”雙項榮譽強勢開場，更發布了其純自研的第二代核心芯片——「研極芯Gen2」，以“功耗降低一個數量級” 的顛覆性成果，向業界宣告了AIoT設備超長續航與無處不在智能感知的全新時代正式來臨。

　　■ 市場引領與技術基石：從“雙冠王”到“硬核心臟”

　　全定制方法學與自研IP協同突破，為“始終在線”的AI感知與端側大模型應用奠定物理基石

　　發布會伊始，一組數據奠定了神眸極速攀升的市場領先地位：根據洛圖科技（RUNTO）最新報告，神眸在2025年新興電商低功耗攝像頭與4G攝像頭細分領域，勇奪銷量與銷額“雙冠王”。

　　這份耀眼的成績單背后，是神眸“十年磨一劍”對芯片自研路線的堅守。這不僅是技術的勝利，更是神眸創始人楊作興博士所引領的全定制芯片方法學的成果。研極董事長、清華大學楊作興博士指出：“純自研芯片是神眸的技術基座與硬核心臟。我們堅信，唯有不斷進化最底層的芯片技術，才能在最極致的功耗、算力和成本之間找到最佳平衡點，極低功耗和極低成本，高算力高智能最終為用戶創造可感知的價值”

　　以下為杭州研極微電子有限公司芯片負責人趙俊，在神眸秋季新品發布會上“以芯為核 賦能AI賽道”為主題，關于「研極芯」芯片技術進化的分享：

　　■「研極芯Gen2」：一場關于能效的“極限突破”

　　極致低功耗是用戶可感知的，是系統的，而不是單顆的“芯片”。

　　本次發布會的絕對主角——「研極芯Gen2」，交出了一份令人驚嘆的成績單：

　　「研極芯」芯片的理念，我們不只單做一顆芯片，我們更多是抓住整個系統產品當中有哪些是需要優化的點。由神眸創始人、清華大學楊作興博士帶隊做主控，我們還有更多模擬芯片、Audio Codec，甚至我們也定制了CIS等等，主要目標，都是為了進一步降低整機的功耗。

　　「研極芯」芯片的理念，是讓用戶能夠感知到的低功耗能力，而不是在PPT上寫我們的功耗有多低。

　　■ 第一代芯片成果與對標：性能與功耗已達國際水準

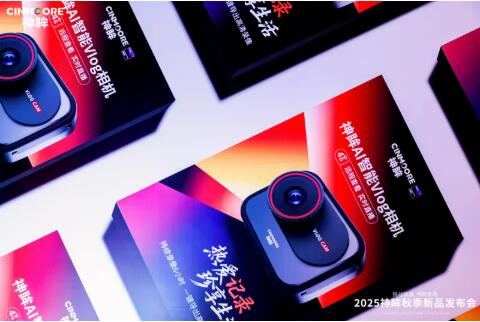

　　我們第一代的產品，除了我們?cè)谏耥到y(tǒng)產品上的應用外，也得到了很多外部客戶、大客戶的支持及認同。這顆62105X我們除了在基礎的IP Camera產品，像神眸AI智能Vlog相機等等一系列產品上，特別是在今年做了智能演進的產品，從功耗數值上我們一直跟世界領先的芯片設計公司做對標，一方面是功耗，一方面是圖像效果。我們可以自豪地說，我們目前在圖像效果上、拍照效果上可以跟世界上領先的芯片設計公司，手機類型對于拍照有非常高要求的公司可以媲美，我們可以做一個橫向的比較。

　　在功耗方面，我們采用了全定制芯片設計方法學，我們不僅是用在主控芯片的設計，更多還是用在系統設計。所以這部分我們?cè)诠牡膬?yōu)勢上取得了明顯的進步。我們?cè)?2M10幀的情況下，我們主控功耗可以做到230多毫瓦，加上防抖在260毫瓦，這已經是業界三分之一的標準。我們前面基礎的成績之后，還在進一步規劃后面的芯片。這一數值，不僅是業界領先水平，更是實現了真正意義上的數量級跨越。

　　還會有不同的「研極芯」芯片封裝出來，支持雙目的、異型的、更小封裝的等等。

　　■ 第二代芯片「研極芯Gen2」的極限突破：功耗降低一個數量級

　　我們今天的重點還是第二代的研極芯片Gen2比較多的極致化設計，最終的目標也達到了我們的預期。一顆“革命性”芯片，AI攝像機可能引來新起點。

　　在功耗上我們降低了一個數量級，在市場上友商的十分之一。在200萬15幀的功耗下做到了66毫瓦，如果折算成電流就是十幾個毫安。如果在200萬1幀的情況下是小于10毫瓦，這個數值是業界真正地達到了降低一個數量級。

　　1.實現低功耗的關鍵技術：三大核心利器鑄就能效標桿

　　為什么研極芯可以做到呢？

　　● 全定制芯片設計方法學

　　這是研極微的“鎮司之寶”。該方法學從芯片物理結構層面進行深度定制，摒棄通用設計的冗余，實現了極致的能效比。也是在楊博士的帶領下把全定制的方法學從之前礦級芯片的設計應用到Camera的芯片設計。后面我們?cè)谧龆藗?cè)大模型設計的時候，也在上面應用了這個設計，這是一直延續下去并且發展起來的東西。當然，全制定方法學核心也在不斷拓展，因?yàn)樾酒O(shè)計不停在演進。

　　● 革命性的非DDR架構

　　大膽摒棄高功耗的DDR內存，創新采用SRAM+PSRAM組合方案。其中，PSRAM功耗僅為DDR的六分之一，從系統架構上根除了功耗頑疾。

　　● 關鍵IP全自研

　　「研極芯Gen2」實現了包括ISP（圖像信號處理器）AI ISP、VNE（視頻編碼引擎） 等所有關鍵IP的完全自研。這不僅保障了性能與功耗的精準優化，更構筑了深厚的技術護城河。后面包括周邊模擬USB的等等全面都會實現自研化的IP。

　　2.畫質、AI與小型化優勢：不以犧牲體驗換取低功耗

　　研極微深諳，低功耗絕不能以犧牲用戶體驗為代價。

　　● 畫質再升級： 我們一直在說功耗，我們作為Camera的芯片核心還是要回到提升畫質。即便在低功耗架構下，第二代AI-ISP 依舊強悍，尤其優化了夜間及低照度環境下的“黑光全彩”表現，確保畫面清晰、色彩真實。

　　● 端側AI算力固化：內置標準NPU，支持人臉檢測與識別等AI功能在端側低功耗、高效率運行，比如說AI人臉檢測與識別等等。

　　● 小型化集成： 芯片封裝尺寸縮小至 7x7mm（業界主流為9x9mm），為終端產品的小型化、輕薄化設計釋放了巨大空間，并有效降低了發熱。

　　研極芯新一代降低了整機設計的體積，同時伴隨著低功耗也降低了發熱，所以可以更好地用在小體積電池長續航的產品上。

　　3.應用場景趨勢：從“始終在線”到“無處不在的感知”

　　「研極芯」超低功耗的突破，直接解鎖了前所未有的應用場景

　　● “始終在線”的太陽能攝像頭：

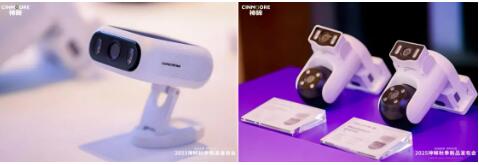

　　神眸發布的BC7太陽能一體化產品，借助芯片的極低功耗，集成太陽能板+大電池，即可實現近乎永續的續航更進一步，無布線無電費無網費終極目標。

　　● 端側AI與多模態交互入口：

　　我們正邁向一個由大模型驅動的時代，讓智能感知如空氣般無處不在。這是未來更大的一個應用場景，就是作為一個感知設備。大家知道現在大模型對于生活的影響，大模型總會需要一個工具去跟不管是云端大模型還是端側的大模型做交互。我們認為端側大模型的多模態交互設備是未來非常廣闊的應用場景，也是為什么我們認為低功耗的Camera加上低功耗的語音會無處不在的最核心支撐點。

　　■ 產品發布與未來芯片規劃：量產在即，布局高端與普惠

　　我們要重磅發布我們的主控，在62102X這顆已經達到了量產，我們中間62205X這顆其實采用了PSRAM的架構。在這個基礎上，我們?cè)?1月份就會回片回來。在同樣的架構體系下，能夠做到業界三分之一的功耗。我們從仿真功耗的角度上來講，62205X這顆在130多個毫瓦，也是業界十分之一的量級。

　　對于芯片而言，后面我們發展方向是有兩塊。第一，支持現在極致低功耗的IP Camera，同時我們要把成本繼續往下降。第二，楊博士在馬拉松的時候也看到了很多穿戴式的設備，在運動場景下是帶在身上的，這時候?qū)τ趲实囊笫歉叩?。我們前期已?jīng)用了先進的工藝在做攝像頭的芯片，基本上領先于業界2代的工藝層級。我們更高規格這顆會采用更先進的工藝實現4K120幀到8K30幀的分辨率支持，在運動中可以使錄像更清晰，而且可以抓到更多你所希望的場景。

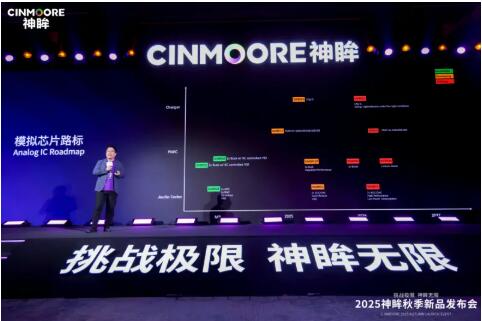

　　除了主控之外模擬芯片今年也量產了，也有兩大塊，9901和9911，一塊8901，這在我們產品上得到了應用。

　　■ 模擬芯片、音頻與CIS的協同發展：構建完整解決方案

　　當然，應用過程中我們也看到了不少需要改善的，以及需要進一步提升的方向。我們?cè)诤竺孢M(jìn)一步規劃了整個模擬芯片、音頻芯片的迭代，特別是在音頻芯片上已經不滿足于能夠聽個響，我們后續不僅僅要聽個響還要能夠顯示音質，包括楊博士在遠程對講的時候?qū)τ谝纛l的需求就會比較顯著，下一代我們會在音頻上做進一步提升。

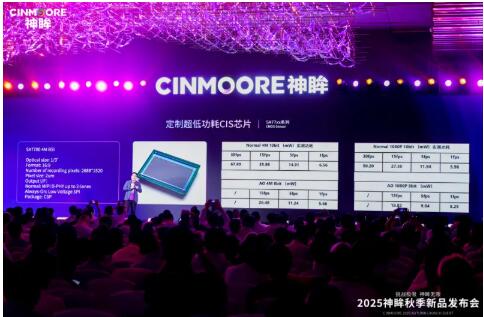

　　我們?cè)谛酒囊?guī)劃上采用了自研加跟供應鏈做定制。我們前面所定制的400萬CIS芯片也已經回來了，我們實測的功耗在400萬15幀下做到了35.88毫瓦，這個數值是業界最好的二分之一。這顆CIS的芯片在明年也會盡快在產品上實現，我們也會搭配整體SoC的方案，以整體方案的形式給到我們芯片的客戶。

　　■ 總結與展望：持續點亮系統，賦能合作伙伴

　　我們的征途，是點亮系統中的每一個功耗環節。

　　我們拆解整個系統時就一步一步在看，我們認為哪些功耗可以優化，所以我們不停地去點亮每個部分。我們目前可以比較自豪地說，我們從SoC降低了一個數量級，我們把設計能力提升上來了，我們的電源效率也得到了很大的提升，當然我們的CIS在這一部分也做到了二分之一的功耗。從SoC到CIS，從模擬芯片到續航驗證，我們正一步步將理想變?yōu)楝F(xiàn)實。今天，「研極芯Gen2」是一個里程碑，但遠非終點。神眸期待將這份技術積累與突破，賦能給每一位合作伙伴，共同推動AIoT產業駛向更廣闊的未來。

　　關于杭州研極微電子科技有限公司（神眸）

　　研極微是一家專注于超低功耗AI視覺SoC集成電路與解決方案的創新型科技企業，成立于2020年，由研極董事長、神眸品牌創始人、清華大學楊作興博士首創全定制芯片設計方法學技術路徑，革新芯片設計流程，深耕模擬芯片、功率器件、傳感器及攝像頭芯片領域，致力于通過“芯片設計+系統集成”全鏈路服務推動智能產業升級。公司總部位于中國·杭州，并在全國9個城市設有9個研發創新中心。

　　旗下「神眸AI智能攝像機」系列集成Al算法與全定制芯片設計架構，具備人臉識別行為分析及超低功耗邊緣計算能力，以無線安裝、0維護、免流量廣泛應用于智慧視覺、安全守護、智能陪伴產品。精準用戶場景需求，關注情感價值傳遞，神眸將持續以挑戰技術極限驅動場景革新，引領智能攝像機行業高質量智能化發展。
